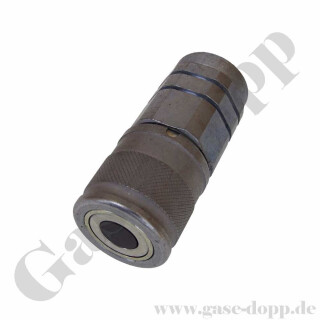

Hydraulikkupplung Steckkupplung Muffe Leckölarm FF Flat Face flachdichtend - Baugröße BG 2 AD Ø 32 mm - Anschluss G 1/2" IG - für Stecker Zapfen ø 19,7 mm - 350 bar - Stahl verzinkt

Hydraulik

Schnellverschlusskupplung SVK

Kupplungsmuffe / Kupplungsdose

FF-Reihe

FF = flat face = flach dichtend

lecköfrei / leckölarm

Baugröße BG 2

Anschluss G 1/2" IG

315 bar

Flachdichtende Steckkupplung für geringe Leckölverluste bzw. Lufteintritt beim Kuppeln.
Für einen hohen Durchfluss bei minimalem Druckverlust.
Geeignet für den Einsatz in umweltempfindlichen Bereichen.

Technische Daten:

Innengewinde G 1/2" - BSPP zylindrisch

Material: Stahl verzinkt

max. Betriebsdruck: 315 bar
max. Durchfluß: 23 l/min
Betriebstemperatur: -25°C bis + 125°C
Werkstoff: Stahl galv. Verzinkt
Dichtungen: NBR

Steckerdurchmesser: 19,7 mm
Muffendurchmesser: 32 mm

Dichtungen: NBR

Temperatur: -20°C bis + 100°C

max. Betriebsdruck 315 bar

Flachdichtende Kupplung, keine Leckage während des Kuppelvorgangs.
Kuppeln durch einfaches Einstecken des Steckers.
Entkuppeln durch Zurückziehen der Hülse an der Kupplungsmuffe.
Material: Gehäuse aus Carbon Stahl, beschichtet.
Dichtungen aus NBR und PTFE.
nach ISO 16028
Temperaturbereich -30°C bis max. 100°C.
Nicht unter Druck kuppelbar.
Industriequalität.

(fertigungsbedingte Änderungen möglich)

leckölfreie
Hydraulik Schnellverschlusskupplung
Muffe / Kupplungskörper

Flachdichtende Steckkupplung für geringe Leckölverluste bzw. Lufteintritt beim Kuppeln.
Für einen hohen Durchfluss bei minimalem Druckverlust.
Geeignet für den Einsatz in umweltempfindlichen Bereichen.

BG3

max. Betriebsdruck: 315 bar
max. Durchfluss: 23 l/min
Betriebstemperatur: -25°C bis + 125°C
Werkstoff: Stahl galvanisch verzinkt
Dichtungen: NBR

Stecker Durchmesser: 19,7 mm
Muffen Durchmesser: 32 mm

Austauschbarkeit:
Parker / FEM - Faster / FFH
Voswinkel / FH
Stucchi / FIRG und A -DNP / PLT1 und PLT4
